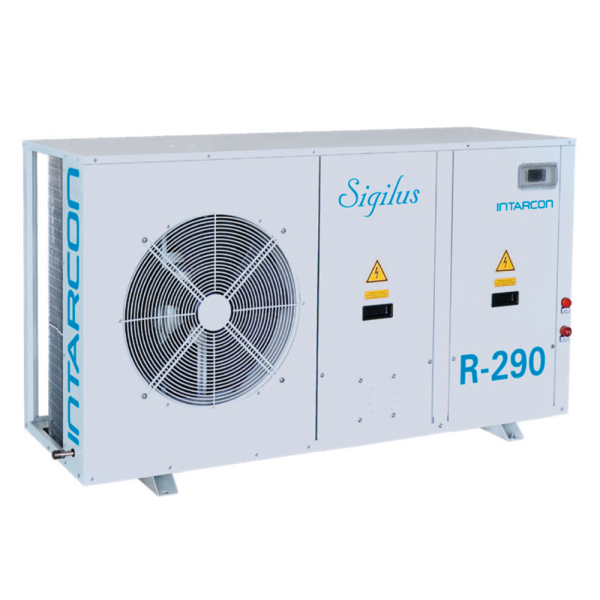

Intarcon Chiller AWF-SD-7 049

Intarcon Chiller AWF-SD-7 049

Sigilus AWF-SD-7 049

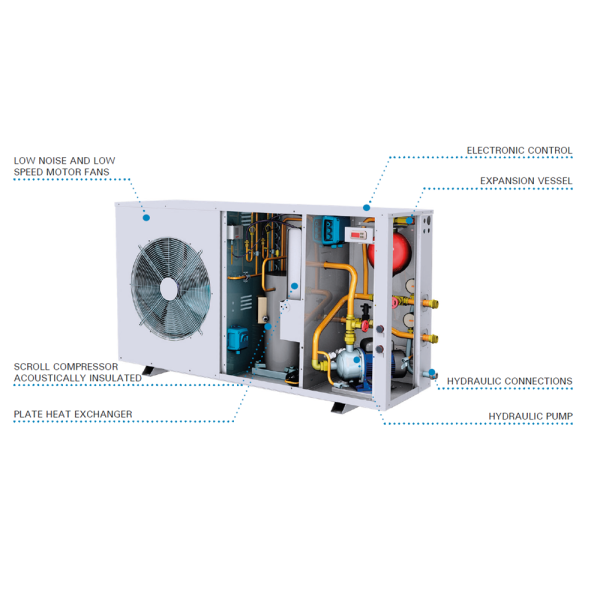

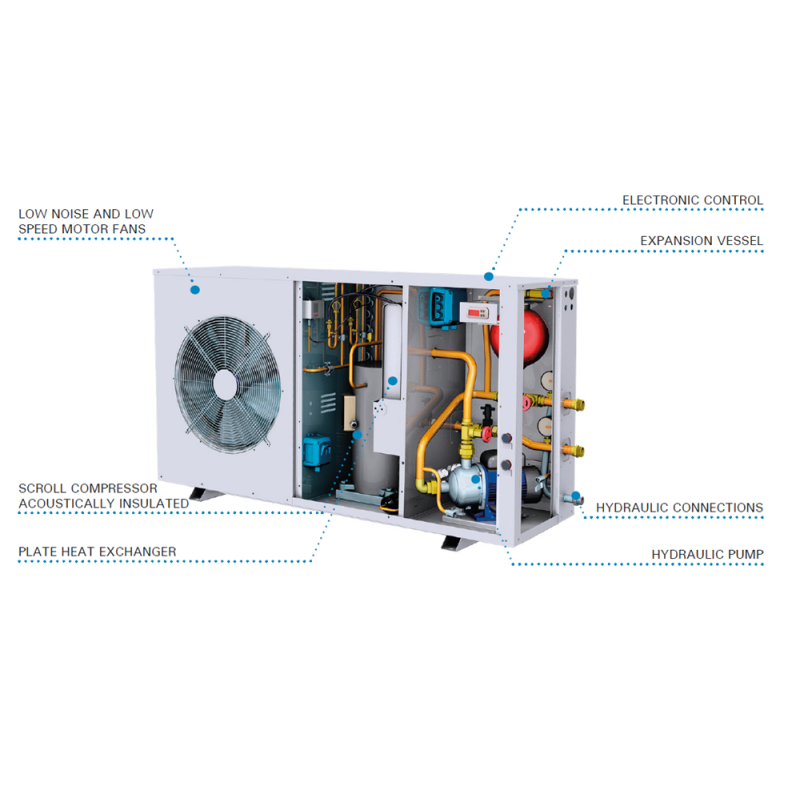

Luftkyld vätskekylare med låg ljudkonstruktion för kylapplikationer vid hög temperatur, byggd med galvaniserad stålkonstruktion och chassi med polyesterbeläggning. Kompressor hermetisk scroll Copeland ZB49KCU på 8 hk monterad på spjäll och ljudisolerade, med intern klixon och vevhusvärmare. Rostfri lödd plattvärmeväxlare med ren kopparlödning och termostatisk expansionsventil. Kylkrets byggd med kopparrör, utrustad med hög och lågtrycksvakt, serviceventiler, säkerhetsventiler och torkfilter. Hydraulkrets med luftavluftning, flödesvakt, dräneringsventil, termometrar och tryckmätare. kondensortrycksstyrning av fläkt. Ström- och manöverpanel, motorfläktbrytare och kompressorströmbrytare och termiskt skydd. Elektronisk reglering med digital kontrollpanel.

- Köldmedium: R290.

- Strömförsörjning: 400V 3N ~ 50Hz.

- Kylkapacitet (vätskeinlopps-/utloppstemperatur: 12°C / 7°C; 35 % propylenglykol /

  omgivningstemperatur temperatur: 35 °C: 17.0 kW.

- Nominell effekt: 5.3 kW.

- Maximal absorberad ström: 19.8 A.

- Kondenserande luftflöde: 7000 m3/h.

- Flöde: 2.9 m3/h.

- Hydraulisk anslutning: 1 1/2''.

- Ljudtrycksnivå uppmätt i det öppna fältet vid 10 m: 33 dB(A).

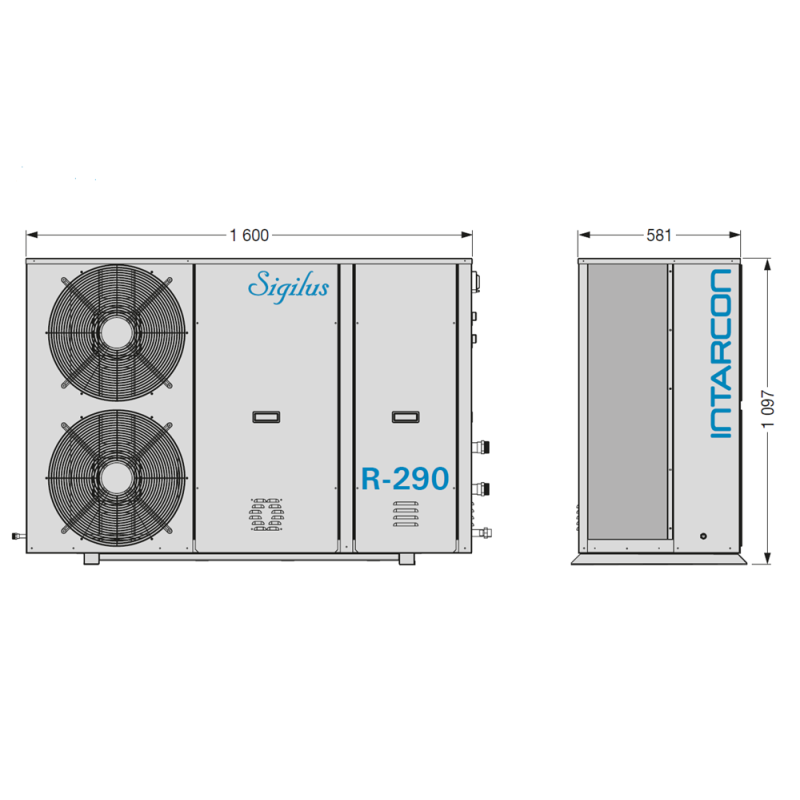

- Mått: 1600x580x1100 mm.

- Ca. vikt: 200 kg.

Ingår i leveransen:

Hydraulgrupp OPT. OGH.AWF7

Inbyggd hydraulsats med konstantflödespump, expansionskärl, säkerhetsventil, nätfilter, luftavluftning och påfyllningsventil. Tillgängligt tryck: 10 m.w.c.

Kondenseringsreglering OPT. OCBT.2

Kondenseringstryckkontroll för mycket låga omgivningstemperaturer, sammansatt av:

Reglerventil för kondensationstryck, differenstrycksventil och backventil. Värmeelement integrerat i elpanel.

Modbus kommunikation OPT. OXJ485

Kontakt XJ485CX + CAB / RS02. Som omvandlar TTL-utgången till en RS485-signal för anslutningen

till en centraliserad styrsystem genom kommunikationsprotokollet Modbus RTU.
